Станция контроля уровня воды Т80

Станция Т80 предназначена для дистанционного мониторинга уровня воды в водоёмах и формирования сигналов тревоги при изменении уровня воды выше или ниже заданных значений. Показания станции передаются на сервер с установленной программой «КСЭОН-Инфо» в режиме реального времени и могут быть просмотрены через любое устройство с выходом в интернет. При необходимости к станции могут быть подключены локальные и внешние блоки оповещения о возникновении чрезвычайных ситуаций.

Область применения

• Дистанционный мониторинг уровня воды в открытых водоемах (реки, моря, озера, водохранилища).
• Управление системой оповещения населения о ЧС при затоплении территорий в ходе половодья и паводков, а так же при прорыве дамб и плотин.
• Контроль уровня воды в накопительных емкостях с возможностью автоматического управления внешним насосным оборудованием.

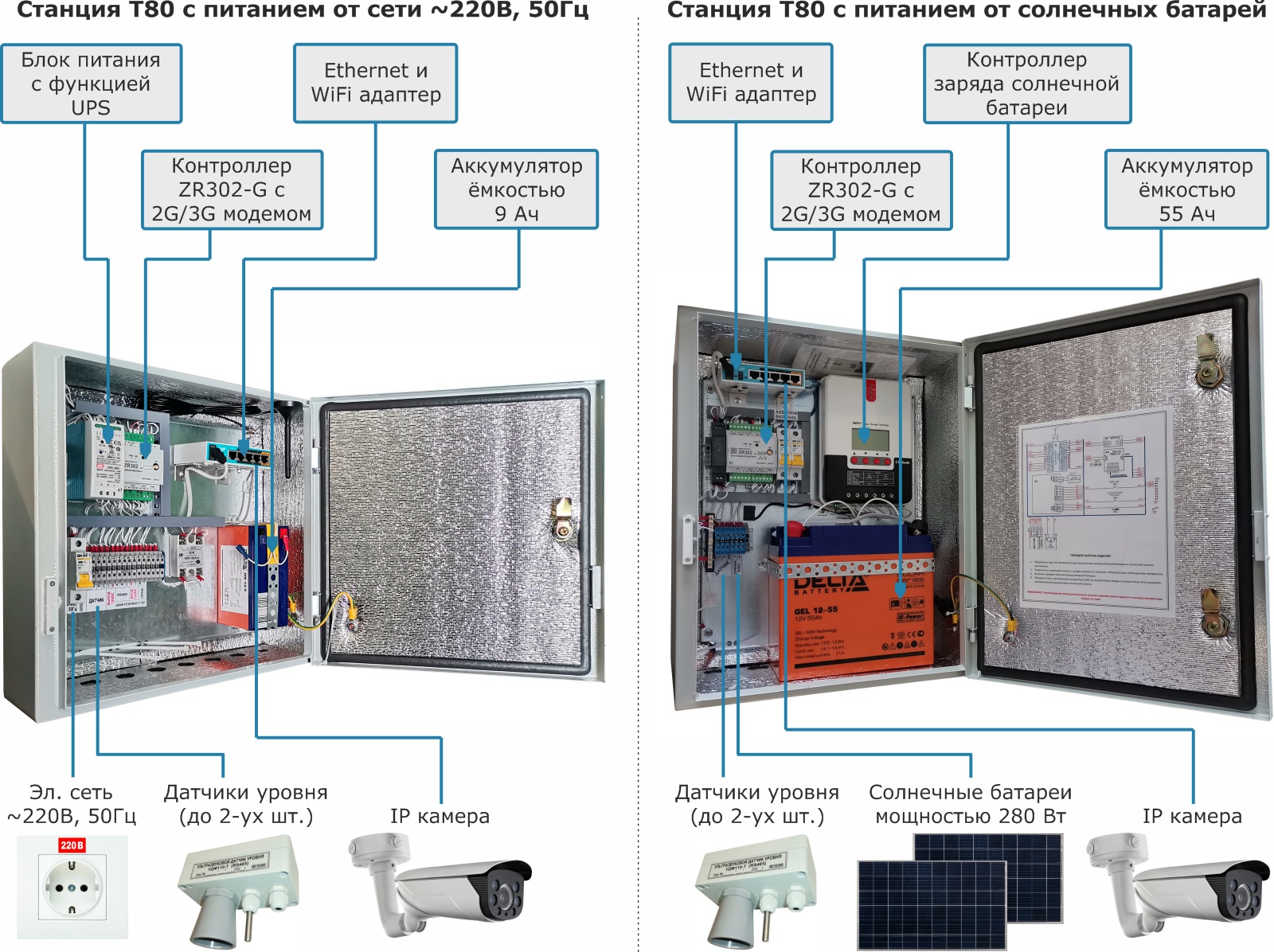

Состав станций

Основой станций является контроллер ZR302-G со встроенным 2G/3G модемом и датчики уровня. Поддерживаются ультразвуковые, радарные и гидростатические датчики уровня. К одной станции может быть подключено до двух датчиков различного типа и в любой комбинации. Так же в состав станции входят элементы питания, маршрутизатор для подключения IP камеры и связи с сервером через Ethernet или WiFi. Оборудование помещается в металлический, обогреваемый корпус со степенью защиты не ниже IP54.

Технические характеристики

Датчики уровня

Станцией поддерживаются датчики уровня собственного производства, а так же измерители сторонних производителей с интерфейсом RS485 или с выходным сигналом 4..20мА. Серийные модели станций комплектуются следующими вариантами датчиков уровня:

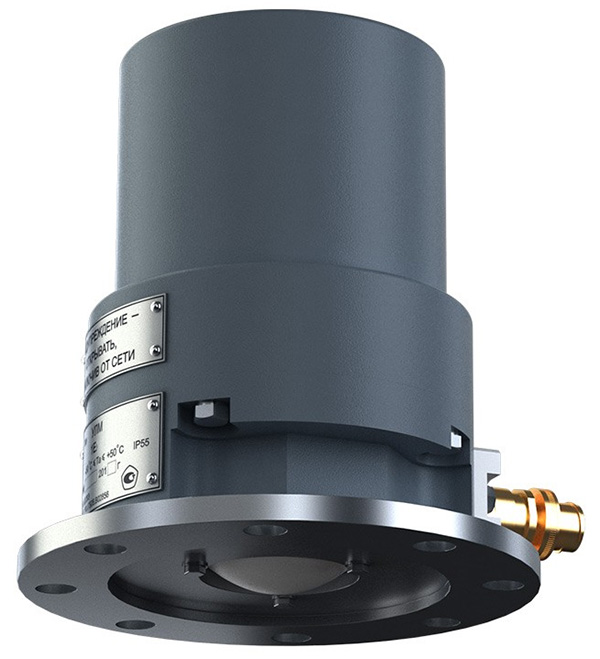

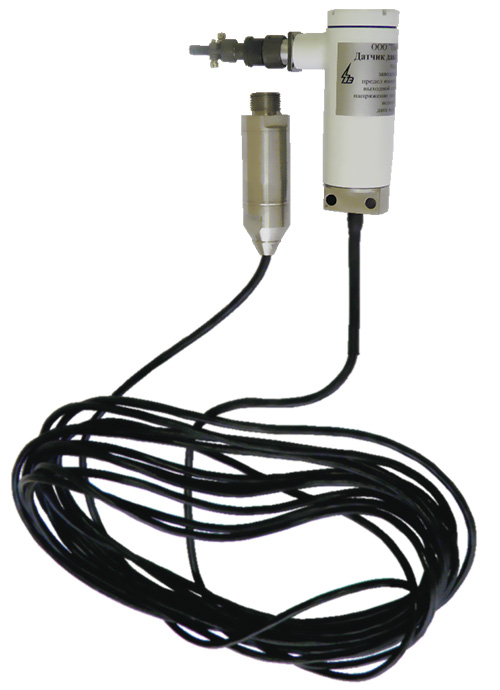

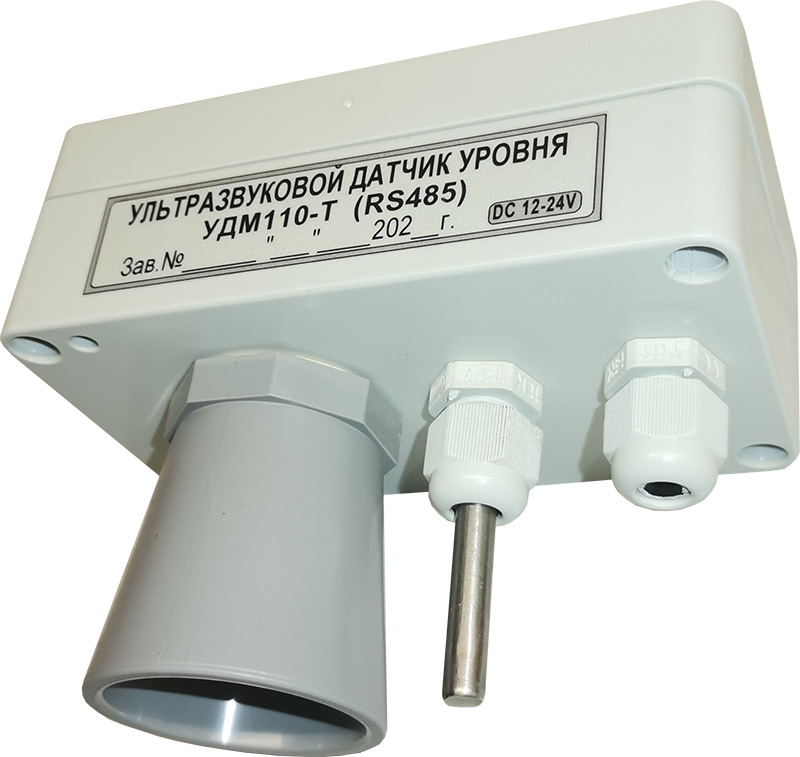

	УДМ110-Т	УЛМ-11A1-HF	415М-ДГ
Фото
Производитель	Собственное производство	АО «ЛИМАКО», г.Тула	ООО «Пьезоэлектрик», г.Ростов-На-Дону
Тип датчика	Ультразвуковой (бесконтактный)	Радарный (бесконтактный)	Гидростатический (погружной)
Диапазон измерений	0,2...10,5м	0,6...30,0м	0,0...250,0м
Ширина луча	80°	4°	-
Рабочая частота	42кГц	125±5ГГц	-
Внесен в госреестр СИ	Нет	Да	Да
Температура эксплуатации	-20...+60°С	-60...+50°С	-30...+50°С

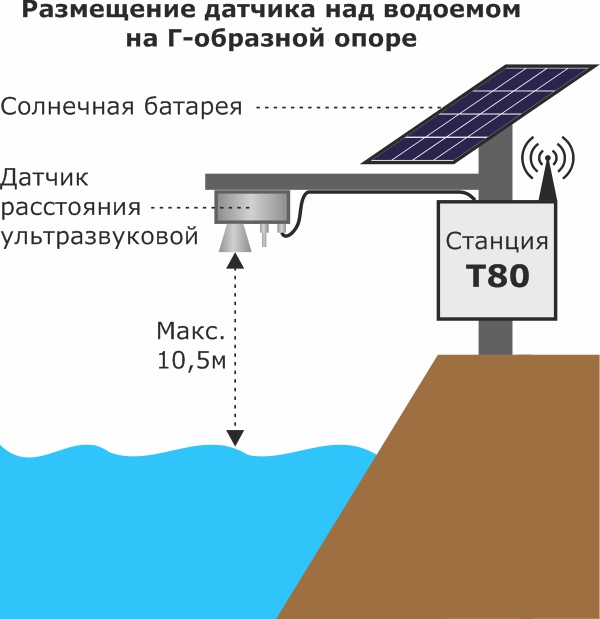

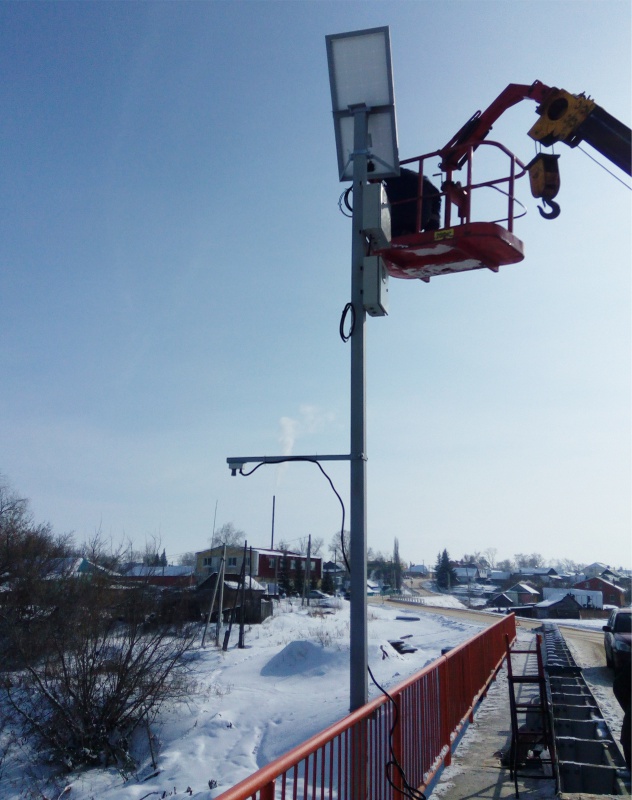

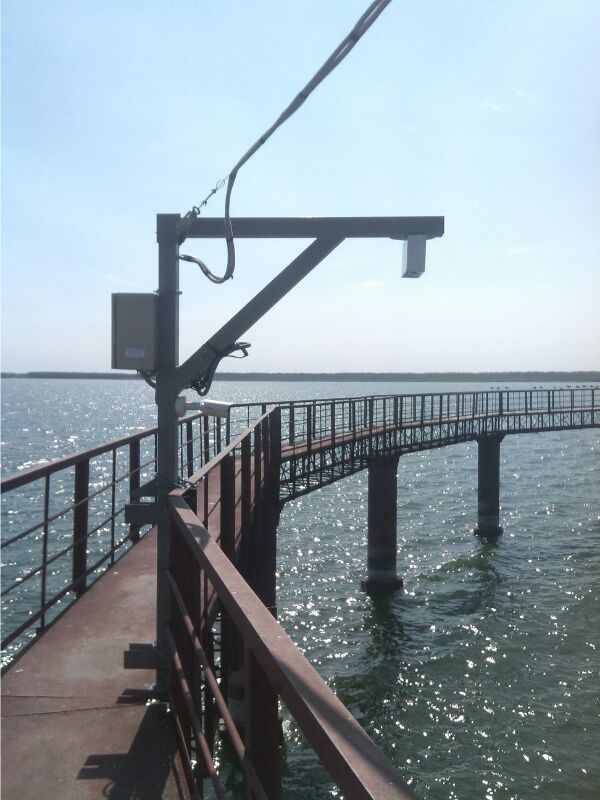

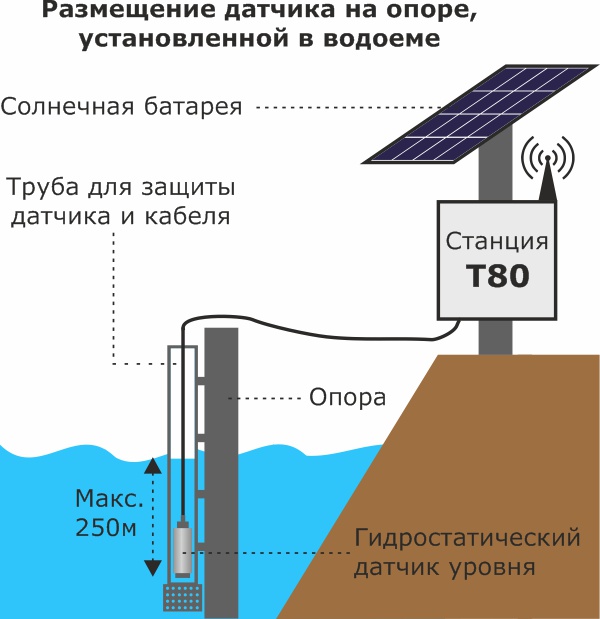

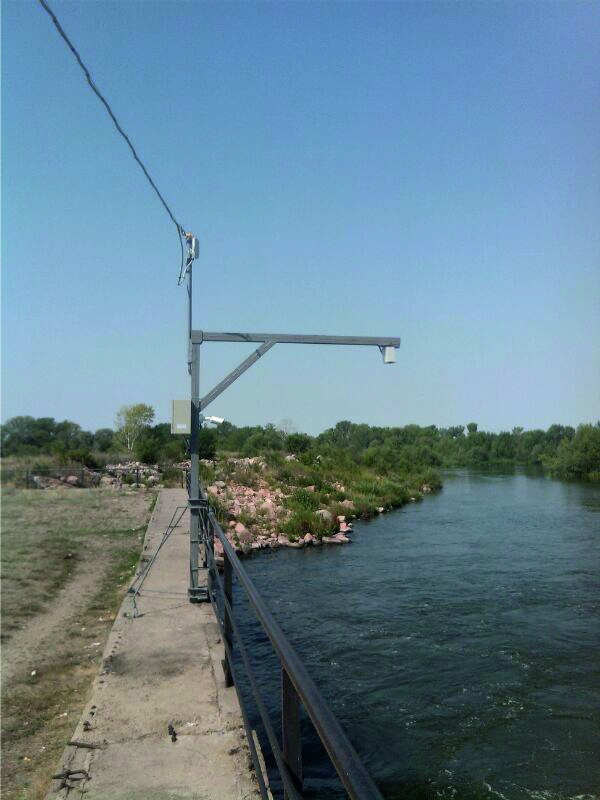

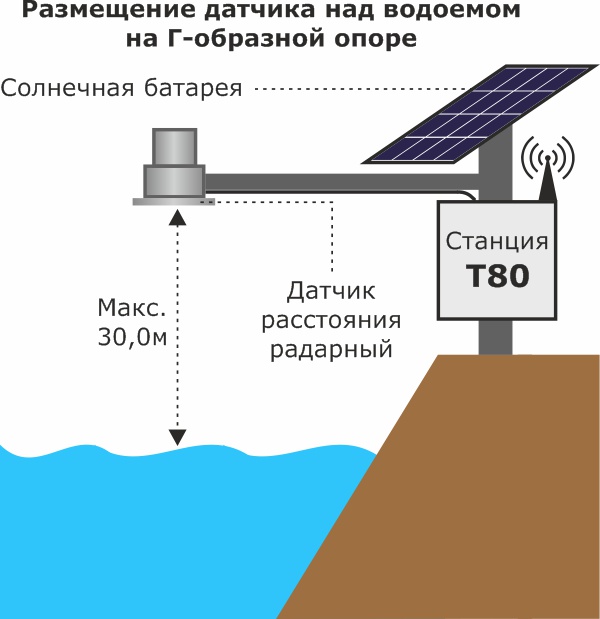

Пример размещения

Диспетчеризация

Мониторинг и настройка работы станций осуществляется через личный кабинет на сервере «КСЭОН-Инфо». Параметры доступа к личному кабинету приводятся в паспорте из комплекта поставки изделий. Клиетам предоставляется возможность установки программы на собственный сервер и использование предустановленной копии программы на одном из наших серверов. Использование программы осуществляется бесплатно на протяжении всего срока эксплуатации станций.

Для передачи данных на сервер, в контроллер ZR302 встроен GSM/2G/3G модем. Для связи с сервером через Ethernet или WiFi соединение в станциях применяется роутер на базе аппаратной платформы Routrboard.

Фотофиксация

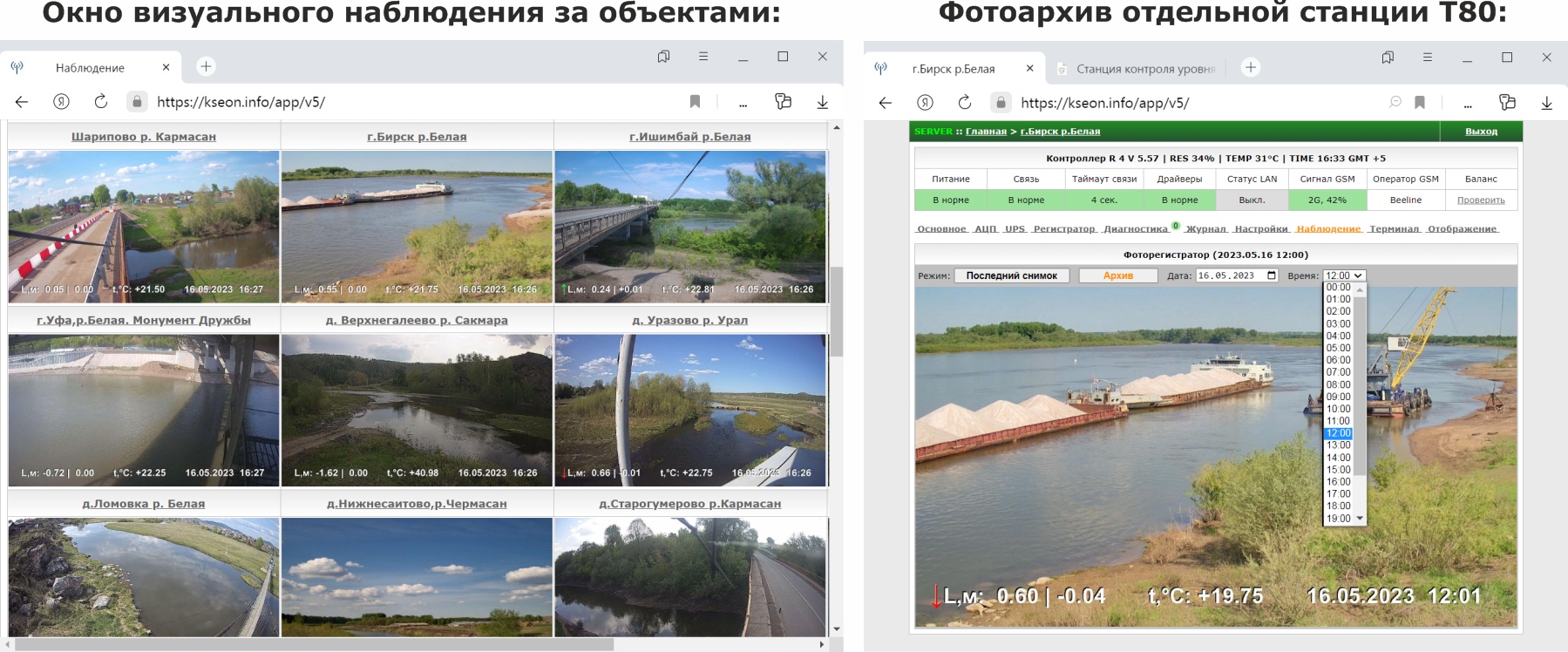

Работа функции предполагает периодическую отправку фотоснимков на сервер системы «КСЭОН-Инфо» через FTP соединение. Интервал передачи снимков составляет - от 1 минуты, но добавление их в архив происходит не чаще одного раза в час. Снимки обрабатываются на сервере и сохраняются в отдельном архиве для каждой станции. В процессе обработки на них накладываются показания датчика уровня и температуры. Фотоснимки позволяют визуально убедиться в корректности показаний датчиков и отследить динамику:

Доступ к фотоархивам осуществляется непосредственно из личного кабинета системы «КСЭОН-Инфо». В системе предусмотрен раздел визуального наблюдения, где отображаются последние полученные снимки от всех станций Т80, а так же отдельная вкладка на странице каждой станции, где осуществляется доступ непосредственно к её фотоархиву.

Подключение внешней системы оповещения

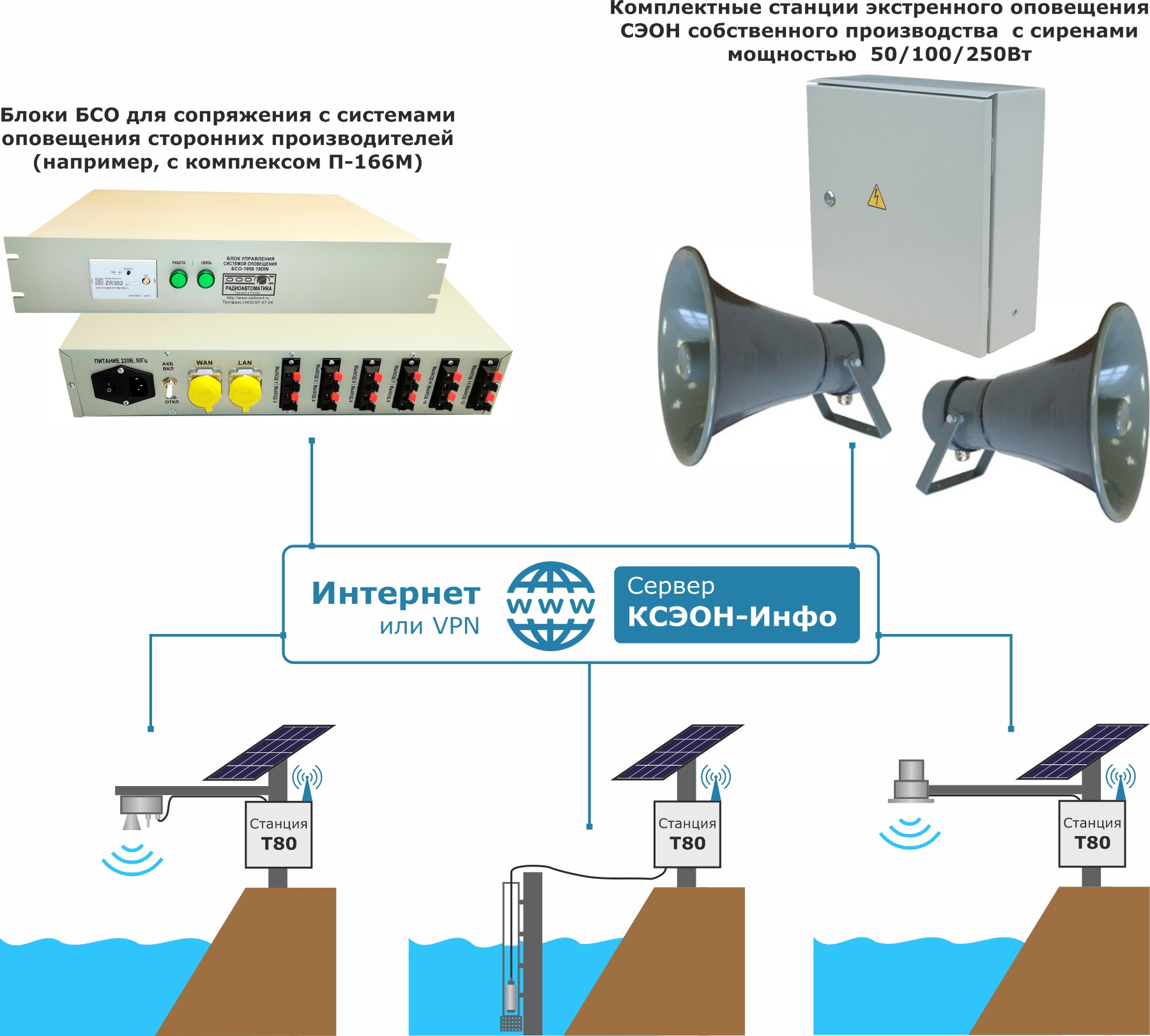

Для оповещения населения при возникновении чрезвычайных ситуаций к системе «КСЭОН-Инфо» могут быть подключены исполнительные устройства. Выпускаются следующие виды исполнительных устройств:

• Блоки БСО для управления внешней системой оповещения (например, комплексом технических средств оповещения П-166М). Для сопряжения с внешней системой оповещения в блоках БСО предусмотрено 12 выходных сигналов релейного типа. Каждый релейный сигнал может быть настроен на сигнал затопления от любой станции котроля уровня воды Т80.
• Станции экстренного оповещения населения СЭОН с сиренами, мощностью 50Вт, 100Вт или 250Вт. Включают в себя все необходимое для решения задачи, средства связи и элементы питания. Запуск системы происходит дистанционно или в автоматическом режиме, по сигналу затопления от выбранный станций контроля уровня воды Т80.
