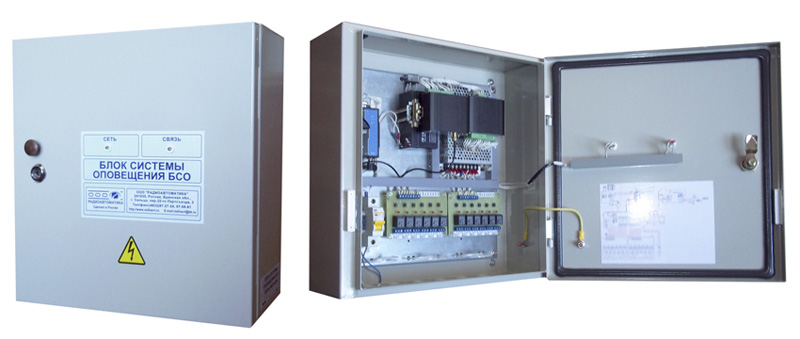

Блок системы оповещения БСО

Блок БСО предназначен для считывания информации о ЧС с сервера «КСЭОН-Инфо» через локальную сеть (LAN, VPN) или через мобильный интернет (GPRS, 3G). Сигналы ЧС поступают на сервер в режиме реального времени с датчиков, расположенных вблизи опасных объектов. При появлении чрезвычайных ситуаций блок БСО обеспечивает:

  1. включение светодиодной и звуковой сигнализации для оповещения оператора о возникновении ЧС;
  2. включение внешних технических устройств, осуществляющих передачу аудио сообщений для населения.

Основные технические данные

Параметр Значение
Габаритные размеры корпуса 400x400x150 мм
Масса, не более 10 кг
Рабочая температура 0...+50 °C
Тип и степень защиты корпуса Металлический корпус IP 31.
Питание AC 220В, 50 Гц.
Мощность потребления, не более 30 ВA
Резервное питание Встроенная АКБ 12В 1,2 А/ч
Связь с сервором КСЭОН-Инфо Мобильный интернет / Ethernet
Датчики - Датчик открытия дверцы шкафа
- Датчик отключения электроэнергии
- Датчик температуры внутри шкафа
- Возможность установки доп. датчиков с выходом типа СК (до 14 шт.)
Количество контролируемых ЧС 12
Количество релейных выходов для управления оборудованием при возникновении ЧС 12

Принципы взаимодействия устройств в системе

  1. Связь всех устройств происходит через WEB сервер.
  2. Программное обеспечение для WEB сервера представляет собой набор WEB приложений (PHP, JavaScript и HTML файлы). Разместив файлы в отдельном каталоге на WEB сервере, и открыв этот URL с помощью браузера, мы попадем на страничку системы мониторинга ЧС «КСЭОН-Инфо». Эта страничка отвечает за связь со всеми компонентами системы, и одновременно является интерфейсом пользователя. С помощью WEB интерфейса можно наблюдать за работой оборудования в режиме реального времени и производить его настройку (в т.ч. и привязку выходов БСО к конкретным ЧС).

  3. Использовать программное обеспечение можно на любом WEB сервере с поддержкой PHP. Такой сервер можно сделать из стационарного или промышленного компьютера, ноутбука, роутера или ПЛК. Так же программное обеспечение можно использовать на существующем сайте в сети интернет.
  4. Станции мониторинга ЧС и блоки БСО являются HTTP клиентами, и соединяются с WEB сервером так же, как например, пользователь при регистрации на сайте. Интервалы связи устройств настраиваются в интерфейсе пользователя.

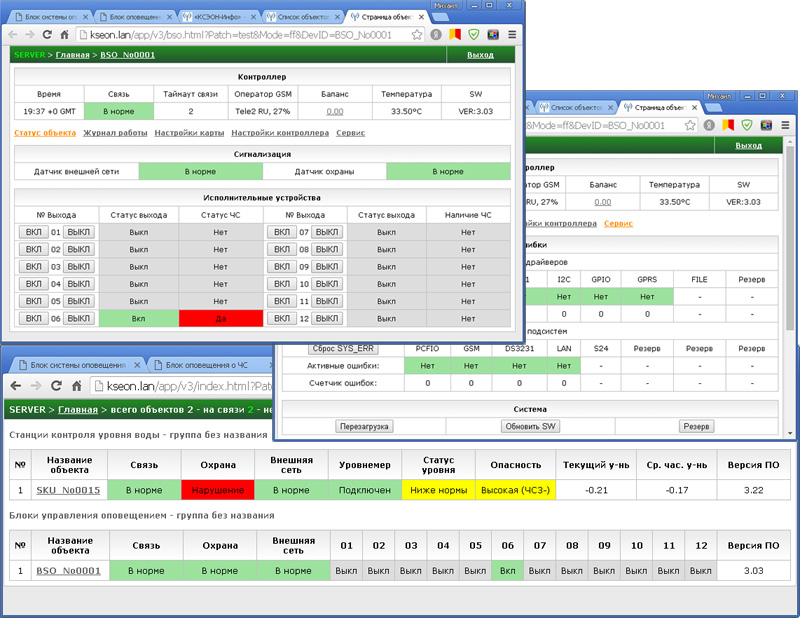

Скриншоты интерфейса пользователя
