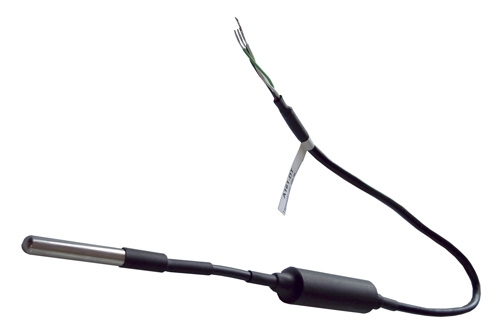

Датчик температуры A161-DT

Датчик A161-DT обеспечивает измерение температуры окружающей среды в диапазоне от -55 до +125°C и передачу данных по цифровому интерфейсу RS485 на расстояние до 1000м. Герметичный корпус из нержавеющей стали допускает применение датчика на улице и попадание осадков на корпус. Датчик можно использовать для измерения температуры жидкостей, сыпучих материалов и почвы.

Основные технические данные

Параметр Значение
Напряжение питания DC 3,3...5,2В
Потребляемый ток В момент опроса до 1мА
В режиме ожидния до 10мкА
Тип корпуса Термопреобразователь размещен в защитной гильзе из нержавеющей стали диаметром 6 мм, длинной 35 мм
Диапазон рабочих температур -40…+85°C
Выходной сигнал RS-485
Протяженность линии связи до 1000м
Диапазон измерений -55...+125°C
Разрешение 0,0625°C … 0,5°C (настраиваемое)
Время опроса при разрешении 0,0625°C не более 800мс
при разрешении 0,5°C не более 100мс
Погрешность, не более ±0,5°C при температуре -10…+85°C
±2°C в оставшемся диапазоне
Подключение 4-ех жильный кабель (+5В; GND; A; B)

Протокол обмена

Параметры последовательного интерфейса: скорость 9600, 8 бит данных, 1 стоп-бит, без контроля четности

Пример запроса: [0110]65, где

  • фигурные скобки являются признаком начала и конца пакета;
  • 01 - адрес датчика в сети RS485;
  • 10 - команда чтения температуры с разрешением 10 бит (для чтения температуры с разрешением 11 и 12 бит нужно использовать команды 11 и 12);
  • 65 - контрольная сумма.

Пример ответа: [011000020A28]97, где

  • фигурные скобки являются признаком начала и конца пакета;
  • 01 - адрес датчика в сети RS485;
  • 10 - команда чтения температуры из запроса;
  • 00 - признак удачного измерения температуры (в случае неудачи вернет FF);
  • 02 - количество байт данных;
  • 0A28 - температура * 100 (в данном случае 26.00°C);
  • 97 - контрольная сумма.

Пример команды смены адреса RS485: [01A002]7D, где

  • фигурные скобки являются признаком начала и конца пакета;
  • 01 - адрес датчика в сети RS485;
  • A0 - команда смены адреса;
  • 02 - новый адрес;
  • 03 - контрольная сумма.

Тестовая команда: [FF]F3 - вернет идентификатор и адрес устройства на шине

Удаленный контроль показаний датчиков

Для дистанционного контроля показаний может быть использован JAVA терминал ZR301R. Терминал совмещает в себе контроллер и GSM / GPRS / 3G модем. Наше программное обеспечение, запущенное в терминале, обеспечивает опрос датчика и передачу показаний на WEB сервер через мобильный интернет. В качестве WEB сервера может использоваться наш сайт или сайт вашего предприятия.

Так же с помощью терминала можно организовать:

  1. СМС оповещение
  2. Автоматическое управление оборудованием по показанием датчика
  3. Дистанционное управление через сайт
